產品名稱：Z541H-16C-DN100傘齒輪閘閥
產品標簽：DN200傘齒輪閘閥,DN300傘齒輪閘閥,DN400傘齒輪閘閥
更新時間：2021/9/18 14:50:50
上一個產品： BA-1手動雙頭傘齒輪
下一個產品：J541H-25C-DN400傘齒輪截止閥
電子樣本： 無
產品詳情
1.該裝置是直接安裝在閘閥和截止閥上的手動裝置。
2.該裝置采用弧齒錐齒輪和平面推力軸承，有運轉平穩，扭矩大，噪音小，效率高的優點。
3.在所有的結合部，采用了密封膠全密封處理，達到了防水，防油滲漏的效果，防護等級為IP65。
4.手輪和閥桿罩可根據用戶需求定制。上海禹軒結合各行各業閥門使用要求及環境，還生產單級電裝傘齒輪,雙級電裝傘齒輪,雙級傘齒輪,雙頭傘齒輪,三頭傘齒輪,鏈輪傘齒輪,雙級手輪驅動等產品。

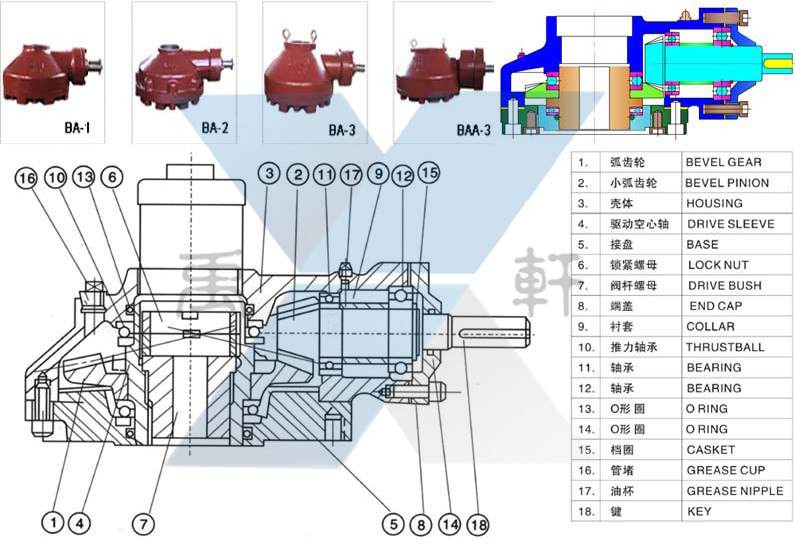

BA傘齒輪技術參數
BA-1傘齒輪參數與連接尺寸
|
型號 |
BA-000 |
BA-00 |
BA-0 |
BA-1 |
BA-2 |
BA-3 |
BAA-3 |
|||||
|
技術參數 |
||||||||||||
|
速比 |
2.35:1 |
3:1 |
3.6:1 |
4.5:1 |
5.2:1 |
6.3:1 |
23:1 |
|||||
|
最大轉矩Nm |
360 |
480 |
735 |
1470 |
2940 |
4000 |
6000 |
|||||
|
最大推力N |
43000 |
64000 |
98000 |
196000 |
340000 |
490000 |
630000 |
|||||
|
最大閥桿直徑mm |
25 |
30 |
40 |
52 |
70 |
90 |
110 |
|||||
|
閘閥 DN |
50 |
80-100 |
150-200 |
250-400 |
450-700 |
800-1000 |
1200 |
|||||
|
截止閥 DN |
50 |
80 |
100-150 |
200-250 |
300-350 |
400-500 |
550-650 |
|||||
|
參數 KG |
15 |
22 |
28 |
54 |
110 |
198 |
320 |
|||||
|
連接尺寸 |
||||||||||||
|
法蘭外圓(D) |
160 |
180 |
210 |
280 |
340 |
410 |
415 |
|||||
|
連接孔中心 |
DO |
125 |
145 |
1G5 |
245 |
300 |
340 |
35G |
||||
|
|
N-H-DP |
4-M12-18 |
4-M16Z |
4-M18-30 |
8-M14-30 |
8-M20-30 |
8-M24-45 |
8-M30-45 |
||||
|
凸面 (Dlxh) |
85x3 |
100x4 |
127x5 |
200x5 |
230x5 |
250x5 |
260x5 |
|||||
|

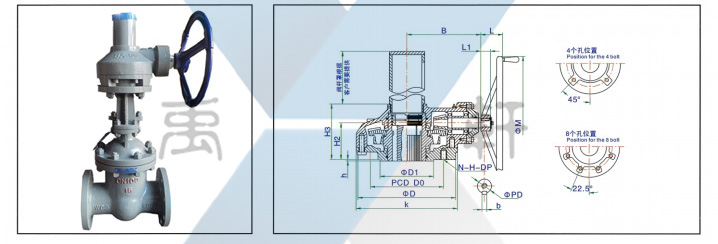

外型尺寸 |
||||||||||||
|
B |
150 |
150 |
170 |
233 |
306 |
370 |
395 |
|||||
|
H2 |
80 |
80 |
85 |
97 |
142 |
160 |
178 |
|||||
|
H3 |
125 |
125 |
155 |
175 |
210 |
280 |
290 |
|||||
|
L |
40 |
75 |
92 |
107 |
107 |
118 |
118 |
|||||
|
K |
155 |
180 |
210 |
285 |
390 |
410 |
510 |
|||||
|
手輪 |
PD |
26 |
28 |
28 |
32 |
32 |
38 |
38 |
||||
|
|
(b)key |
8x7 |
8x7 |
8x7 |
10x8 |
10x8 |
10x8 |
10x8 |
||||
|
|
L1 |
35 |
40 |
40 |
50 |
55 |
60 |
60 |
||||
|
|
M |
250 |
310 |
310 |
460 |
530 |
600 |
600 |
||||
①禹軒產品質保期為自出廠起12個月，實行”三包“服務（包退、包換、包修）。
②產品服務期內，可以咨詢本公司工程師，提供對應服務，以便進一步提高產品質量。
③對用戶的投訴問題，會快速作出反應，并安排售后服務。
如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
咨詢熱線：021-57975176 技術熱線：13585782281
BA系列多回轉型閥門傘齒輪裝置相關產品
