產品名稱：QDX3系列部分回轉型閥門手動裝置（不銹鋼蝸輪頭）
產品標簽：不銹鋼蝸輪箱,手動球閥執行器,法蘭蝶閥蝸輪箱
更新時間：2022/3/23 8:05:08
上一個產品： QDX3不銹鋼渦輪渦桿手動裝置
下一個產品：QDX3-D系列部分回轉型閥門電動裝置（不銹鋼蝸輪箱）
電子樣本： 無
產品詳情
QDX3系列部分回轉型閥門手動裝置（不銹鋼蝸輪頭）是一款90°部分回轉驅動裝置，不銹鋼蝸輪箱,手動球閥執行器,法蘭蝶閥蝸輪箱適用于球閥、蝶閥、旋塞閥等類型閥門。該系列蝸輪箱適用環境廣、功能全面、形式多樣（有手輪式、手輪帶鎖式、鏈輪式等），特殊型可輸出360°多回轉。產品共有9種型號。 型號ModeI 2 3 4 5 6 7 8 9 10 技術參數Technical-parameters 速比Ratio 40:1 41:1 48:1 55:1 50:1 55:1 57:1 65:1 63:1 輸入力矩Input-torque Nm 40 73 116 141 192 235 251 317 392 輸出力矩Output-torque Nm 400 748 1392 1938 2400 3231 3576 5157 6174 限位調整Limit-adjustment ±5° ±5° ±5° ±5° ±5° ±5° ±5° ±5° ±5° 蝶閥Butterfly-valve DN 80-100 125-150 200-250 300-350 400-450 450 500-600 700 800 球閥Ball-valve DN 50 80 100 150 200 250 250-300 350 400 連接尺寸Connection-Size 法蘭外圓（D） 90 125 150 175 210 230 260 300 350 連接孔中心PCD（D） 80 102 125 140 165 185 200 254 298 凹面Concave×（D2×h） 55×4 70×4 85×4 100×4 130×5 150×5 160×5 200×5 230×5 孔數-螺栓Bolt（N-M） 4-M8 4-M10 4-M12 4-M16 4-M16 4-M20 8-M16 8-M16 8-M20 標準軸孔Bore（d） 16 24 28 38 45 50 60 70 80 鍵寬Key（b）×鍵高×條數 No．×90° 5×5×1 8×7×1 8×7×1 10×8×1 12×8×2 16×10×2 16×10×2 18×11×2 22×14×2 可選軸孔（d-limit） 14、18 22、26 28、32 32、38 38、42 50 45、55 55、65 70、75 20 36 40 45、48 40、50 58、60 70 85、90 安裝高度Install-height（H） 50 65 80 75 95 95 110 120 130 鑄件手輪Cast-handwheel（Φ） 160 200 250 300 350 400 400 450 500 鏈輪Chain-wheel（Φ2） 200 300 400 外型尺寸Appea rance-size A 200 235 265 322 368 413 433 554 615 B 144 167 188 215 254 270 278 379 419 C 128 150 160 219 243 260 345 394 E 76 96 115 139 170 181 192 224 250 G 132 169 203 245 292 314 338 378 433 H2 70 74 88 97 125 131 128 154 152 K 110 150 190 210 250 270 300 330 400

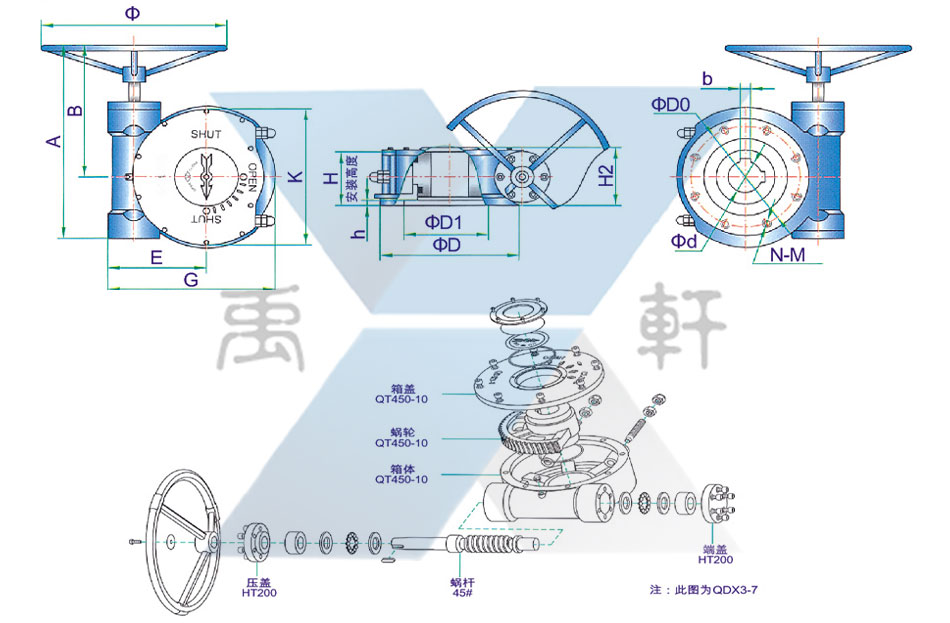

QDX3系列部分回轉型閥門手動裝置（不銹鋼蝸輪頭）產品結構圖（解剖圖）
QDX3系列部分回轉型閥門手動裝置（不銹鋼蝸輪頭）產品尺寸表
買家采購指導（需要確認以下數據即可，特殊要求請講明）：一、軸頸（軸孔 尺寸大小）二、花鍵尺寸（銷釘寬度）三、連接中孔中心（螺栓孔距離）四、孔徑孔數（螺栓孔數量和孔徑）電裝型需要提供連接電裝盤的尺寸和螺栓孔距和孔數就可以。
