產品名稱：QDX3-D10電動閥門蝸輪箱

產品標簽：電動齒輪箱,DN1000蝶閥電動蝸輪箱,DN500電動蝸輪頭

更新時間：2021/9/27 9:28:13

上一個產品： QDX3-D11電動蝶閥蝸輪頭

下一個產品：QDX3-D10電動閥門執行器

電子樣本：無

產品詳情

QDX3-D10電動閥門蝸輪箱是一款90°部分回轉驅動裝置，適用于球閥、蝶閥、旋塞閥等類型閥門。閥門電動裝置特殊型可輸出360°多回轉型。產品共有13個型號-QDX3-D4,QDX3-D5,QDX3-D6,QDX3-D7,QDX3-D8,QDX3-D9,QDX3-D1O,QDX3-D11,QDX3-D12,QDX3-D13,QDX3-D13D,QDX3-D14,該系列是與多回轉閥門電動裝置組合而成的一種部分回轉型閥門電動驅動裝置。蝶閥可配套 DN300-DN2200 規格上使用，總共有10個等級規格。球閥可配套DN100-1200規格上使用，總共有12個等級規格。

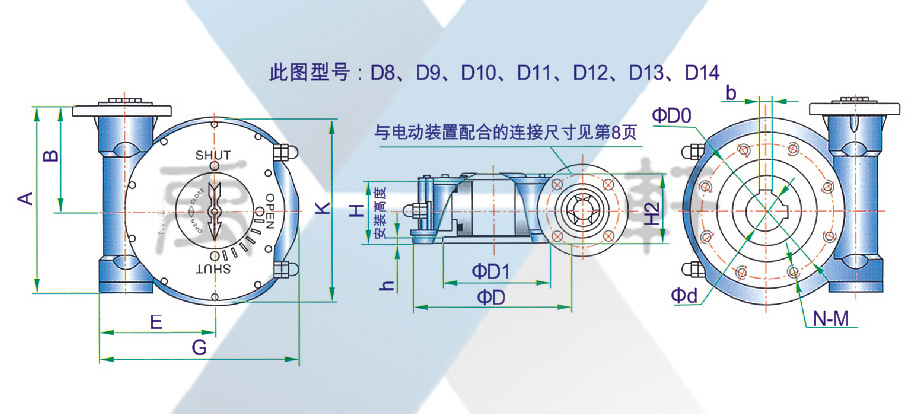

QDX3-D10電動閥門蝸輪箱結構尺寸：

型號ModeI	D3	D4	D5	D6	D7	D8	D9	D10	D11	D12	D13	D14
技術參數Technical-parameters
速比Ratio	41:1	48:1	55:1	50:1	55:1	57:1	65:1	63:1	67:1	81:1	83:1	82:1
限位調整Limit-adjustment	±5°	±5°	±5°	±5°	±5°	±5°	±5°	±5°	±5°	±5°	±5°	±5°
蝶閥Butterfly valve DN	125-150	200-250	300-350	400-450	450	500-600	700	800	900-1000	1100-1200	1400-1600	1600-1800
球閥Ball-valve DN	80	100	150	200	250	250-300	350	400	500	600	800	900
連接尺寸Connection-size
法蘭外圓（D）	125	150	175	210	230	260	300	350	415	475	560	650
連接孔中心PCD（D0）	102	125	140	165	185	200	254	298	356	406	483	590
凹面Concave（D1）	70×4	85×4	100×4	130×5	150×5	160×5	200×5	230×5	260×5	300×8	370×8	490×8
孔數-螺栓Bolt（N-M）	4-M10	4-M12	4-M16	4-M16	4-M20	8-M16	8-M16	8-M20	12-M20	12-M20	12-M22	12-M22
標準軸孔Bore（d）	24	28	38	45	50	60	70	80	100	110	130	160
鍵寬 Key（b）×鍵高×條數NO.×90°	8×7×1	8×7×1	10×8×1	12×8×2	16×10×2	16×10×2	16×10×2	20×14×2	25×14×2	28×16×2	32×18×2	32×18×2
可選軸孔（d-limit）	22-26	28-36	32-40	38-48	50-55	50-60	55-70	70-90	80-100	90-120	110-150	110-150
安裝高度Install-height（H）	65	80	75	95	95	110	120	130	160	185	190	190
外型尺寸Appearance-size
A	200	218	248	320	340	365	421	445	507	585	680	730
B	132	127	148	188	203	210	241	245	290	320	388	400
E	96	115	139	171	181	192	224	250	306	365	427	472
G	169	203	245	291	314	338	378	433	522	612	717	745
H2	74	88	97	125	131	128	154	152	185	203	226	210
K	150	190	210	250	270	300	330	400	470	580	660	760
