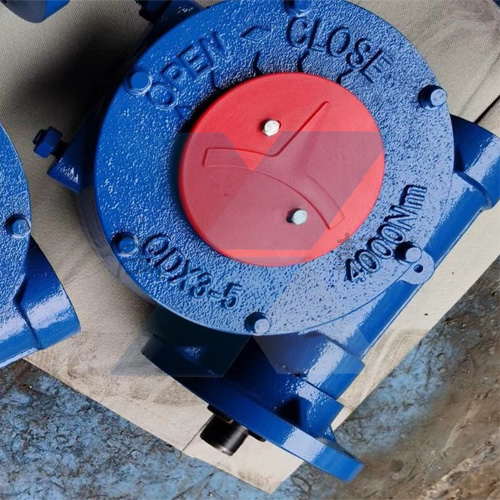

產品名稱：QDX3-D4電動球閥蝸輪箱
產品標簽：DN100電動球閥蝸輪箱,DN150電動球閥蝸輪箱,閥門電動裝置
更新時間：2021/9/27 15:58:50
上一個產品： QDX3-D7法蘭蝶閥減速機
下一個產品：QDX3-D9正齒輪組合電動蝸輪箱
電子樣本： 無
產品詳情
QDX3-D4電動球閥蝸輪箱,電動閥門執行器是一款90°部分回轉驅動裝置，DN100電動球蝸輪箱,DN150電動球蝸輪箱,閥門電動裝置適用于球閥、蝶閥、旋塞閥等類型閥門。閥門電動裝置特殊型可輸出360°多回轉型。產品共有13個型號-QDX3-D4,QDX3-D5,QDX3-D6,QDX3-D7,QDX3-D8,QDX3-D9,QDX3-D1O,QDX3-D11,QDX3-D12,QDX3-D13,QDX3-D13D,QDX3-D14,該系列是與多回轉閥門電動裝置組合而成的一種部分回轉型閥門電動驅動裝置。蝶閥可配套 DN300-DN2200 規格上使用，總共有10個等級規格。球閥可配套DN100-1200規格上使用，總共有12個等級規格。

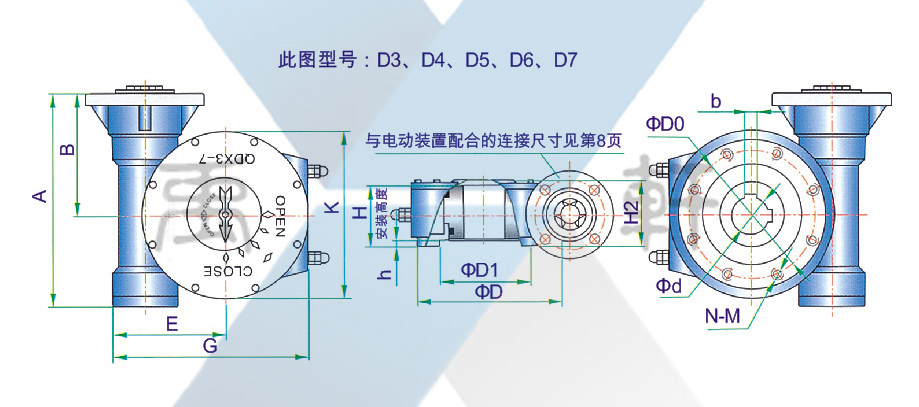

QDX3-D4電動球閥蝸輪箱結構尺寸：
|
型號ModeI |
D3 |
D4 |
D5 |
D6 |
D7 |
D8 |
D9 |
D10 |
D11 |
D12 |
D13 |
D14 |
|
技術參數Technical-parameters |
||||||||||||
|
速比Ratio |
41:1 |
48:1 |
55:1 |
50:1 |
55:1 |
57:1 |
65:1 |
63:1 |
67:1 |
81:1 |
83:1 |
82:1 |
|
限位調整Limit-adjustment |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
|
蝶閥Butterfly valve DN |
125-150 |
200-250 |
300-350 |
400-450 |
450 |
500-600 |
700 |
800 |
900-1000 |
1100-1200 |
1400-1600 |
1600-1800 |
|
球閥Ball-valve DN |
80 |
100 |
150 |
200 |
250 |
250-300 |
350 |
400 |
500 |
600 |
800 |
900 |
|
連接尺寸Connection-size |
||||||||||||
|
法蘭外圓（D） |
125 |
150 |
175 |
210 |
230 |
260 |
300 |
350 |
415 |
475 |
560 |
650 |
|
連接孔中心PCD（D0） |
102 |
125 |
140 |
165 |
185 |
200 |
254 |
298 |
356 |
406 |
483 |
590 |
|
凹面Concave（D1） |
70×4 |
85×4 |
100×4 |
130×5 |
150×5 |
160×5 |
200×5 |
230×5 |
260×5 |
300×8 |
370×8 |
490×8 |
|
孔數-螺栓Bolt（N-M） |
4-M10 |
4-M12 |
4-M16 |
4-M16 |
4-M20 |
8-M16 |
8-M16 |
8-M20 |
12-M20 |
12-M20 |
12-M22 |
12-M22 |
|
標準軸孔Bore（d） |
24 |
28 |
38 |
45 |
50 |
60 |
70 |
80 |
100 |
110 |
130 |
160 |
|
鍵寬 Key（b）×鍵高×條數NO.×90° |
8×7×1 |
8×7×1 |
10×8×1 |
12×8×2 |
16×10×2 |
16×10×2 |
16×10×2 |
20×14×2 |
25×14×2 |
28×16×2 |
32×18×2 |
32×18×2 |
|
可選軸孔（d-limit） |
22-26 |
28-36 |
32-40 |
38-48 |
50-55 |
50-60 |
55-70 |
70-90 |
80-100 |
90-120 |
110-150 |
110-150 |
|
安裝高度Install-height（H） |
65 |
80 |
75 |
95 |
95 |
110 |
120 |
130 |
160 |
185 |
190 |
190 |
|
外型尺寸Appearance-size |
||||||||||||
|
A |
200 |
218 |
248 |
320 |
340 |
365 |
421 |
445 |
507 |
585 |
680 |
730 |
|
B |
132 |
127 |
148 |
188 |
203 |
210 |
241 |
245 |
290 |
320 |
388 |
400 |
|
E |
96 |
115 |
139 |
171 |
181 |
192 |
224 |
250 |
306 |
365 |
427 |
472 |
|
G |
169 |
203 |
245 |
291 |
314 |
338 |
378 |
433 |
522 |
612 |
717 |
745 |
|
H2 |
74 |
88 |
97 |
125 |
131 |
128 |
154 |
152 |
185 |
203 |
226 |
210 |
|
K |
150 |
190 |
210 |
250 |
270 |
300 |
330 |
400 |
470 |
580 |
660 |
760 |
