近日，廣州自來水公司在日常巡檢中發現東區供水管網中一臺DN600口徑蝶閥的蝸輪驅動裝置出現嚴重破損，導致閥門啟閉功能失效。這一突發情況直接影響到東區部分區域的供水穩定性，亟需快速響應解決。上海禹軒閥門有限公司（以下簡稱"上海禹軒"）憑借在閥門驅動裝置領域的技術積累和快速定制能力，迅速介入并提供專業解決方案。

事件背景與問題診斷

事發閥門位于廣州自來水東區主干管網的關鍵節點，承擔著區域水流調節和壓力控制的重要功能。經現場技術人員初步檢查，發現該蝶閥的蝸輪箱外殼存在多處裂紋，內部齒輪嚙合部位磨損嚴重，手動操作時出現明顯卡阻現象。進一步拆解后發現，蝸輪箱內部潤滑系統失效是導致此次故障的主要原因——長期運行中密封件老化導致潤滑油脂泄漏，繼而引發齒輪干摩擦磨損。這種磨損在高壓工況下加速惡化，最終導致驅動裝置完全失效。

考慮到該閥門在管網中的戰略位置，直接更換整閥需要停水作業至少48小時，將對周邊醫院、學校及居民區造成大面積影響。廣州自來水公司工程部經過評估，決定采用"原位修復"方案，僅更換驅動裝置部分，將停水時間壓縮至6小時內。這一決策對配套驅動裝置的尺寸匹配性、性能兼容性及交付時效提出了極高要求。

上海禹軒的技術響應

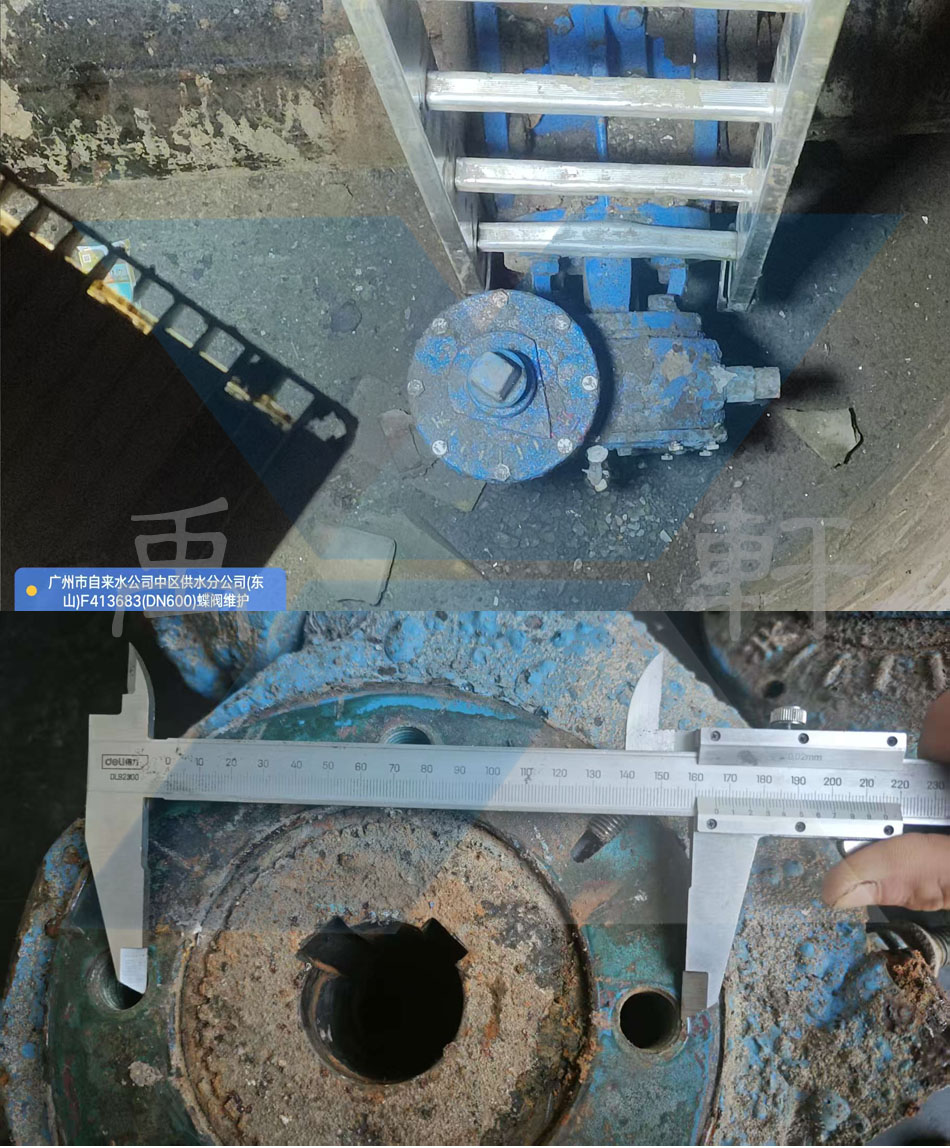

接到需求后，上海禹軒立即組建專項技術小組趕赴廣州。工程師團隊采用三維激光掃描技術對破損蝸輪箱進行全尺寸測繪，獲取包括箱體安裝法蘭的螺栓孔中心距（實測為161mm±0.5mm）、輸出軸高度（距安裝面軸高90mm）、軸孔（軸孔50mm）等多項關鍵參數。特別值得注意的是，現場測量發現原裝置采用非標設計的二級減速結構（總傳動比36:1），這與現代主流的一體化蝸輪蝸桿設計存在顯著差異。

基于測繪數據，上海禹軒技術團隊在72小時內完成三套定制方案：
1. 傳統鑄鐵蝸輪箱升級版：保持與原裝置相同的外形尺寸，采用QT450-10球墨鑄鐵材質，內部升級為硬化處理的錫青銅蝸輪（硬度HB90）與表面氮化處理的42CrMo鋼蝸桿（硬度HRC58-62），配備自動補償間隙結構和多重密封系統。
2. 輕量化鋁合金驅動裝置：選用ZL104鋁合金箱體減輕30%重量，集成德國進口軸承和日本NSK潤滑脂，特別優化了熱帶潮濕環境的防腐蝕處理。
3. 電動驅動一體化方案：在保留手動應急功能基礎上，增加IP68防護等級的電動執行機構，預留SCADA系統接口便于未來智能化改造。

經過與廣州自來水公司的技術論證，最終選定第一套方案作為應急解決方案，同時將第三套方案列入年度管網智能化改造計劃。

鍵技術突破與創新

在定制化生產過程中，上海禹軒實現了多項技術突破：
逆向工程精度控制：采用比對測量法，使用0.01mm精度的數顯千分尺對廢舊齒輪進行48個齒形的逐個測繪，重建原始設計參數。特別修正了原裝置存在的蝸輪軸向游隙過大（實測0.15mm）的問題，將新裝置控制在0.05mm以內。
材料工藝創新：蝸輪部件采用離心鑄造工藝，使齒面密度提高20%；蝸桿經過特殊的離子滲氮處理，表面硬度達到HV900，遠超行業標準HV600的要求。
潤滑系統革新：配置美國克萊恩公司的高效潤滑脂自動補給裝置，通過微型泵實現每啟閉50次自動補充0.2ml潤滑脂，確保長期運行的穩定性。
快速交付體系：運用模塊化設計理念，將核心部件分解為6個預制單元，通過并行作業將常規45天的生產周期壓縮至18天。

現場安裝與效果驗證

2025年4月14日凌晨1點至5點的低峰供水時段，上海禹軒技術團隊完成新驅動裝置的更換作業。安裝過程中特別處理了兩個技術難點：一是通過激光對中儀校正驅動軸與閥桿的同軸度（控制在0.02mm以內）；二是采用特種密封膠解決原閥體法蘭面存在的輕微腐蝕不平整問題。壓力測試顯示，新裝置在1.6MPa工作壓力下的操作扭矩穩定在180N·m，比原裝置降低約15%，且完全消除原有泄漏點。

行業啟示與長效價值

此次應急搶修案例為市政供水管網維護提供了重要參考：
1. 預防性維護機制建設：建議對使用超過10年的關鍵閥門建立潤滑油脂定期檢測制度，采用光譜分析技術監測金屬磨損顆粒濃度。
2. 備件標準化管理：推動建立閥門驅動裝置的參數數據庫，對非標部件逐步進行標準化改造。
3. 智能化升級路徑：上海禹軒提供的電動驅動方案展示了傳統管網向智慧水務轉型的技術可行性，其內置的扭矩傳感器可實時監測閥門狀態。

目前，上海禹軒已將此案例的技術成果應用于DN400-DN800系列閥門的驅動裝置標準化生產，新推出的"城市水務專用蝸輪箱"產品線已獲得多項實用新型專利。廣州自來水公司也表示，將以此為契機全面評估管網關鍵節點的閥門健康狀況，建立更科學的預防性維護體系。這次合作不僅解決了迫切的供水保障問題，更為行業提供了老舊管網設施升級改造的技術范本。
