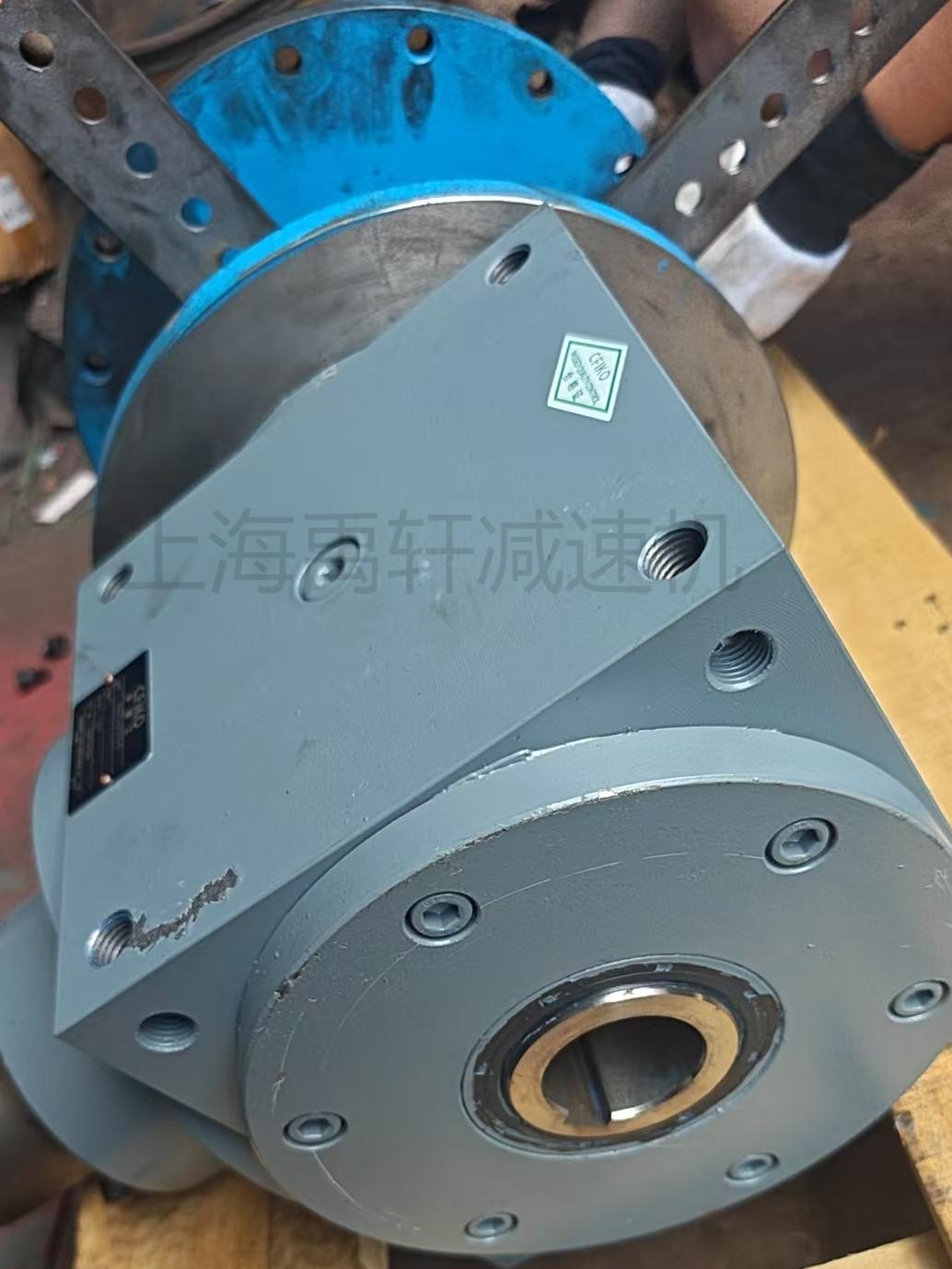

上海禹軒為水廠井下管道 DN1600 蝶閥專屬定制的 1:1 速比減速機,是針對大口徑蝶閥井下特殊
工況(空間受限、潮濕多水汽、需高頻穩定啟閉)的 “精準適配方案”。其核心價值在于通過 “無減速直驅設計”,解決大口徑蝶閥動力傳遞的 “空間適配性” 與 “扭矩直接性” 難題,成為井下管道流量控制的關鍵傳動樞紐。
DN1600 蝶閥作為水廠井下主輸水管道的 “咽喉”,承擔著原水 / 清水的通斷與流量調節功能,其驅動需求面臨兩大核心挑戰:
- 大口徑帶來的 “扭矩傳遞需求”:DN1600 蝶閥閥芯直徑達 1.6 米,重量超 500kg,啟閉時需克服介質壓力(水廠管道常為 0.6-1.0MPa)與閥芯摩擦阻力,所需驅動扭矩高達 8000-10000N・m,傳統減速機若采用減速增扭設計,會因結構冗余導致體積過大,無法適配井下狹窄空間(通常井下操作井直徑僅 2-3 米)。
- 井下環境的 “工況限制”:井下長期潮濕(相對濕度≥90%),存在青苔、微生物滋生及微量氯腐蝕(水廠管道余氯 0.05-0.5mg/L),且檢修空間狹小,要求傳動裝置具備 “抗腐、密封、易維護” 特性,傳統鑄鐵減速機易銹蝕卡澀,無法滿足。
1:1 速比并非簡單的 “等速傳動”,而是針對 DN1600 蝶閥驅動場景的 “反常規優化”,核心解決三大問題:
- 動力直接傳遞,減少響應延遲:1:1 速比意味著驅動端(如電動執行器或手動操作)的動力不經過減速機構,直接傳遞至蝶閥閥桿,避免傳統減速機因齒輪嚙合間隙導致的 “空程誤差”。對于 DN1600 蝶閥需精準調節流量(如控制沉淀池進水流量偏差≤5%)的場景,可實現 “驅動動作即閥芯動作” 的即時響應,調節精度提升至 ±1°。
- 結構極致緊湊,適配井下空間:摒棄傳統減速機的多級齒輪組,采用 “單級直驅齒輪嚙合” 設計,整體高度控制在 350mm 以內(較同扭矩減速機型減少 40% 體積),可直接通過定制法蘭與蝶閥驅動軸對接,節省井下縱向安裝空間,確保操作人員在狹小井內可輕松接近手動操作端。
- 扭矩承載強化,適配大口徑需求:雖然不減速,但通過 “材料升級 + 結構補強” 實現高扭矩傳遞 —— 齒輪采用 20CrMnTi 滲碳淬火(齒面硬度 HRC60-62),齒寬增加至 180mm(較常規機型提升 50%),軸承選用調心滾子軸承(額定動載荷≥200kN),確保在 10000N・m 瞬時扭矩下無齒面剝落、軸系變形,滿足 DN1600 蝶閥全開 / 全關時的沖擊載荷需求。
上海禹軒的定制方案圍繞水廠井下特性,在三大維度針對性優化:
-
抗腐材質:抵御潮濕與微量腐蝕
箱體采用 316L 不銹鋼整體鑄造(含鉬元素提升抗氯離子腐蝕能力),表面經噴砂鈍化處理,耐鹽霧測試達 5000 小時以上,可抵御井下潮濕水汽與水中余氯的長期侵蝕;齒輪軸采用雙相不銹鋼(2205),避免傳統碳鋼軸因銹蝕導致的卡澀,使用壽命延長至傳統機型的 3 倍以上。
-
全密封防護:隔絕水汽與雜質
采用 “三重密封” 設計:輸入端與執行器連接處用雙唇骨架油封 + O 型圈(氟橡膠材質,耐溫 - 20℃~120℃);輸出端與蝶閥軸連接采用機械密封(動環碳化硅 + 靜環石墨),確保軸系旋轉時無滲漏;箱體法蘭結合面用丁腈橡膠墊片 + 螺栓預緊(扭矩≥300N・m),整體防護等級達 IP68(水下 2 米浸泡 24 小時無進水),徹底隔絕井下潮濕水汽與泥沙。
-
人機適配:適配井下操作便捷性
手動操作端配備 “折疊式省力手輪”(直徑 600mm,可 90° 折疊節省空間),手輪邊緣包裹防滑橡膠(適應潮濕環境握持);設置可視化 “開 / 關” 刻度盤(精度 1°),配合限位凸臺,避免超程操作;電動驅動接口預留 DN50 標準法蘭,可直接對接水廠現有電動執行器(如多回轉式),實現手動 / 電動無縫切換,滿足井下應急操作與遠程控制需求。
該定制 1:1 速比減速機在水廠井下的應用,直接解決了三大核心痛點:
- 空間適配性:緊湊結構使 DN1600 蝶閥在 2 米寬操作井內實現完整安裝與維護,避免因設備過大導致的井下改造成本(節省土建費用約 20 萬元);
- 運行可靠性:抗腐密封設計確保在潮濕環境下無故障運行超 12000 小時,減少井下檢修頻次(傳統減速機平均 6 個月需維護,該機型延長至 3 年);
- 控制精準性:1:1 速比的直接傳動使蝶閥流量調節誤差≤3%,滿足水廠 “恒壓供水”“精準配水” 的工藝要求,提升供水穩定性。
綜上,上海禹軒為 DN1600 蝶閥定制的 1:1 速比減速機,是 “大口徑閥門驅動需求” 與 “井下特殊工況” 深度耦合的創新方案,通過 “不減速的精準傳力” 與 “定制化的環境適配”,成為水廠井下管道控制的 “可靠傳動核心”。
