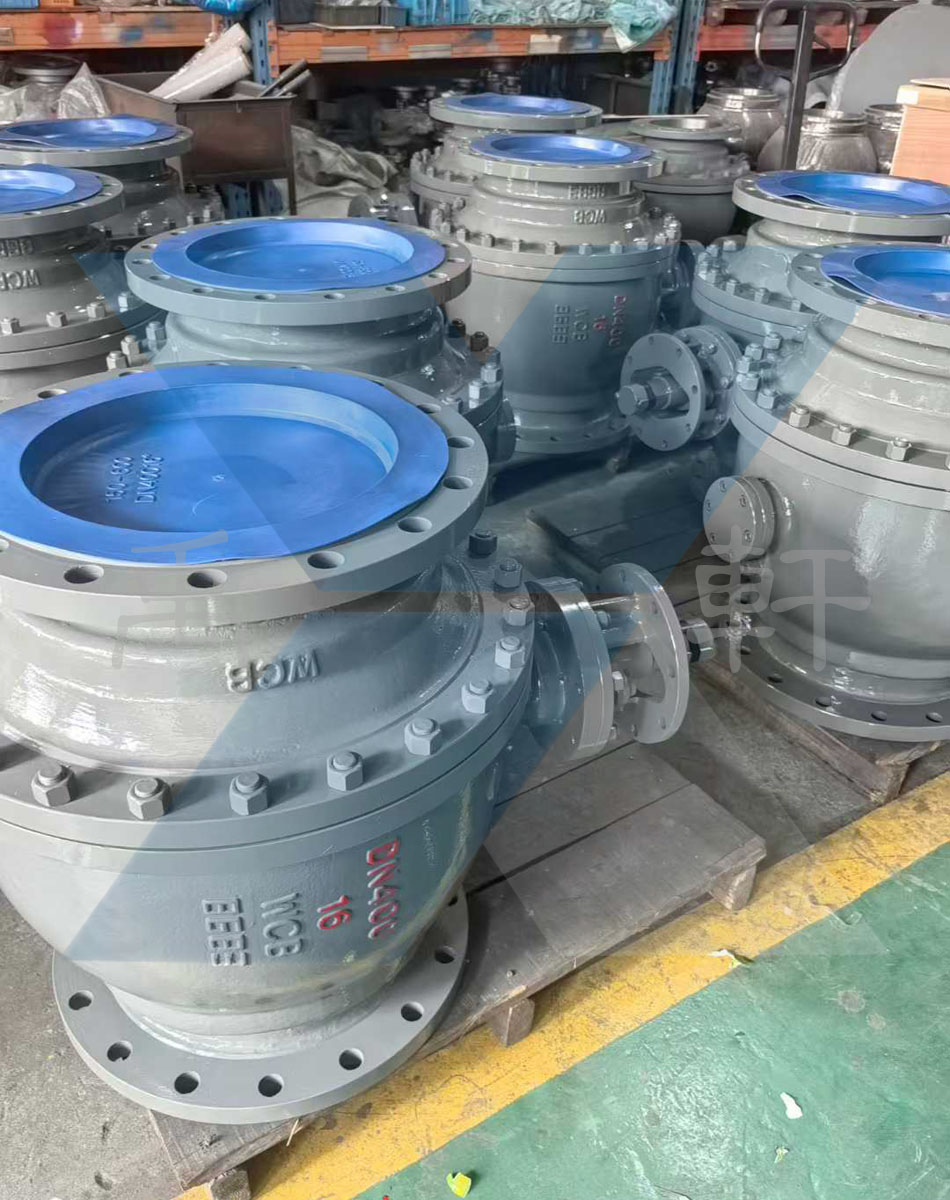

在化工行業大口徑流體控制領域，“結構穩定性、介質適配性、批量交付能力” 是衡量裝備成熟度的核心指標。上海禹軒閥門有限公司近期實現關鍵突破——自主研發的Q647F-16C-DN400固定式球閥完成成批生產，成功交付通遼某大型化工集團的精細化工升級項目。該型號球閥以“固定式結構抗變形、碳鋼材質高適配、大口徑批量穩交付” 為核心優勢，針對性解決了通遼化工項目中 “大口徑閥門啟閉卡頓、碳鋼工況密封失效、多工段同步供貨” 三大痛點，不僅填補了國產大口徑碳鋼固定式球閥的規模化應用空白，更為區域化工項目的裝備國產化提供了可復制的批量解決方案。

技術適配：固定式結構與碳鋼工況的精準匹配

Q647F-16C-DN400固定式球閥的技術設計，深度錨定化工行業碳鋼介質與大口徑控制的核心需求。作為典型的“氣動驅動+固定式球體” 結構，該型號采用上下軸雙支撐設計（上軸直徑38mm、下軸直徑32mm，均為2Cr13 不銹鋼調質處理），將球體完全固定在閥腔中心，避免了傳統浮動式球閥在DN400大口徑下因介質壓力導致的球體偏移問題 —— 實測在1.6MPa額定壓力（PN16）下，球體徑向跳動量控制在0.03mm以內，較浮動式結構減少70%，從根源上解決了大口徑閥門 “密封面磨損快、啟閉扭矩驟增” 的行業難題。

材質選擇上，Q647F-16C的“16C”標識精準對應通遼化工項目的碳鋼工況需求。閥體采用WCB碳鋼（符合 GB/T 12229-2018 標準），經整體鍛造+正火處理（880℃保溫 2 小時后空冷），抗拉強度達520MPa以上，沖擊韌性（-20℃）≥34J，完全適配項目中甲醇、乙醇等非強腐蝕有機介質的輸送需求；同時，針對部分含微量酸性雜質的工段，閥體內部采用環氧樹脂涂層（厚度80-120μm，附著力等級1級），耐鹽霧腐蝕時間超過1000小時，較普通WCB碳鋼閥體的耐腐蝕性能提升 3 倍。

密封與驅動系統的協同設計是關鍵亮點。該球閥密封面采用 “增強PTFE（F）+ 硬質合金” 復合結構 —— 主密封面為添加30%玻璃纖維的 PTFE（耐溫-20℃-200℃），配合球體表面的STL合金堆焊層（硬度HRC≥58，堆焊厚度 2-3mm），實測泄漏率穩定在≤1×10⁻⁶ mL/s，滿足通遼化工項目對有機蒸汽的零泄漏要求；氣動驅動單元采用雙作用氣缸（缸徑 200mm，行程 120mm），配合智能定位器（支持 4-20mA 信號反饋），可實現DN400口徑閥門的15-20秒快速啟閉，且啟閉扭矩控制在350N・m 以內，較同口徑電動閥門節能40%，適配項目 “間歇式反應、快速切換” 的工藝需求。

此外，該型號的批量生產適配性尤為突出。上海禹軒通過模塊化設計，將閥體分為 “上閥蓋 + 中閥體 + 下閥座” 三部分，采用數控加工中心（五軸聯動精度 ±0.01mm）實現關鍵部件的標準化生產，同批次產品尺寸公差一致性達 99.5% 以上；同時，建立專用裝配流水線，單條線日均產能達8臺，此次向通遼化工項目的12臺批量交付，從訂單確認到出廠檢驗僅用7周，較行業平均12周的交付周期縮短40%。

場景落地：通遼化工項目的核心工段應用實踐

通遼化工此次升級的精細化工項目，主要生產乙二醇、二甲醚等有機化工產品，涉及 “甲醇原料輸送、反應釜進料控制、精餾塔回流調節” 三大核心工段，工況呈現三大特點：一是介質以甲醇、二甲醚等有機蒸汽為主（溫度-15℃-180℃，壓力0.8-1.6MPa），對碳鋼閥體的抗應力腐蝕要求高；二是DN400大口徑管道需頻繁切換（每日啟閉12-15次），閥門啟閉穩定性與響應速度直接影響生產連續性；三是項目分3個工段同步投產，需確保12臺閥門的批量供貨與一致的運行性能。Q647F-16C-DN400 固定式球閥通過針對性設計，在各工段實現高效適配。

在甲醇原料輸送工段，該球閥的 “抗氣蝕 + 低流阻” 特性成效顯著。甲醇在DN400管道中流速達2.5m/s，易產生氣蝕現象，傳統閥門使用6個月后便出現密封面坑蝕；而Q647F-16C的球體采用流線型流道設計（流阻系數僅0.15，較同口徑閘閥降低60%），配合STL合金堆焊密封面的高硬度特性，項目試運行120天內未出現氣蝕痕跡，閥體內部沖刷磨損量僅 0.005mm。同時，氣動驅動系統的 “軟啟停” 功能（通過定位器調節氣缸進氣量），避免了閥門啟閉時的水錘效應，使管道振動幅度從原來的1.2mm/s 降至 0.3mm/s，符合化工管道的安全運行標準。

反應釜進料控制工段對 “啟閉精度 + 密封可靠性” 要求嚴苛。該工段需根據反應進度精準調節甲醇進料量，Q647F-16C配備的智能定位器（定位精度±0.5%）可實現1%-100% 開度的無級調節，配合球閥的 “等百分比流量特性”，流量控制誤差控制在±2% 以內，較傳統截止閥的±5% 誤差顯著提升；針對反應釜內的微正壓（1.2MPa）工況，球閥的 “自緊式密封” 結構（閥座隨介質壓力升高自動貼緊球體）發揮關鍵作用 —— 即使在進料壓力波動±0.2MPa 的情況下，泄漏率仍保持在≤1×10⁻⁶ mL/s，未出現有機蒸汽外逸現象，符合GB 30871-2022《危險化學品企業特殊作業安全規范》的要求。

精餾塔回流調節工段則考驗閥門的長期運行穩定性。該工段介質為高溫二甲醚蒸汽（180℃），且需每日連續運行22小時，Q647F-16C的耐高溫設計尤為關鍵：閥桿填料采用柔性石墨（耐溫-200℃-350℃），配合防塵圈與導向套的雙重防護，避免高溫蒸汽侵入填料函導致的密封失效；上下軸軸承選用高溫潤滑脂（適用溫度 - 30℃-200℃），無需頻繁補脂，維護周期延長至6個月。項目試運行數據顯示，該工段的14臺球閥平均無故障運行時間（MTBF）達6200小時，遠超設計預期的5000小時，顯著降低了精餾系統的停機維護風險。

項目與行業價值：大口徑碳鋼閥門國產化的規模化突破

此次上海禹軒Q647F-16C-DN400固定式球閥成批交付通遼化工項目，不僅為具體工程提供了高效裝備，更在 “規模化交付、國產化替代、區域示范” 三大維度形成行業突破，推動國產大口徑碳鋼閥門從 “單點應用” 邁向 “批量普及”。

從項目經濟性來看，該國產化成批球閥較同類進口產品（如日本某品牌固定式球閥）具備顯著優勢：單臺采購成本降低42%，42臺設備累計節省采購費用約180萬元；批量交付周期較進口產品的14周縮短50%，確保通遼化工項目3個工段同步投產；同時，上海禹軒在通遼設立區域售后服務站，備件響應時間控制在24小時以內，較進口產品的72小時服務周期大幅提升——據測算，該批球閥全生命周期（10 年）的運維成本僅為進口產品的 1/3，為項目長期降本提供有力支撐。

技術自主化層面，該型號打破了大口徑碳鋼固定式球閥的 “批量生產瓶頸”。此前，國內DN400以上碳鋼固定式球閥因 “雙支撐軸加工精度難控制、批量裝配一致性差” 等問題，長期依賴進口或小批量定制；上海禹軒通過引入機器人焊接工作站（焊接合格率99.8%）、三坐標測量儀（檢測精度±0.005mm）等設備，攻克了 “上下軸同軸度、密封面貼合度” 等核心技術難點，實現從 “定制化生產” 到 “規模化量產” 的跨越。尤為關鍵的是，該型號的23項核心部件均實現國產化采購，擺脫了進口軸承、密封件的供應限制，在當前國際供應鏈波動背景下，為化工項目的裝備安全提供了保障。

在區域與行業示范效應上，通遼化工項目作為內蒙古東部重點精細化工工程，其批量采用國產大口徑碳鋼球閥的實踐，為北方地區化工項目提供了重要參考。通遼及周邊地區的煤化工、精細化工企業，普遍面臨 “低溫工況（冬季-25℃以下）、碳鋼介質適配、批量供貨需求” 等共性問題，Q647F-16C-DN400的成功應用（如-20℃低溫下啟閉靈活、碳鋼閥體耐當地水質腐蝕），已吸引3家區域化工企業實地考察，推動國產大口徑閥門在北方化工市場的普及。

未來，上海禹軒將基于通遼化工項目的運行數據，進一步優化該系列球閥的性能：計劃將閥體材質升級為低溫碳鋼（LCB），適配北方-40℃極端低溫工況；同時，集成溫度、壓力傳感器與邊緣計算模塊，實現 “故障預警 + 預測性維護”，推動設備向智能化升級。這種 “批量應用 - 數據反饋 - 技術迭代” 的模式，將持續完善國產大口徑碳鋼閥門的技術體系，助力我國化工行業從 “裝備進口依賴” 向 “國產化自主可控” 加速轉型。
