在工業流體控制領域,大口徑閥門的驅動系統一直是技術難點與核心競爭力的集中體現。上海禹軒閥門有限公司自主研發的QDX3-S9雙級蝸輪箱近日成功交付康豪閥門集團,配套其DN1000法蘭蝶閥實現規模化應用,這一合作不僅標志著國產大口徑閥門驅動裝置在關鍵性能指標上實現突破,更構建了 "驅動系統+閥門本體" 的國產化協同創新模式。
技術協同:雙級傳動與大口徑閥門的精準匹配

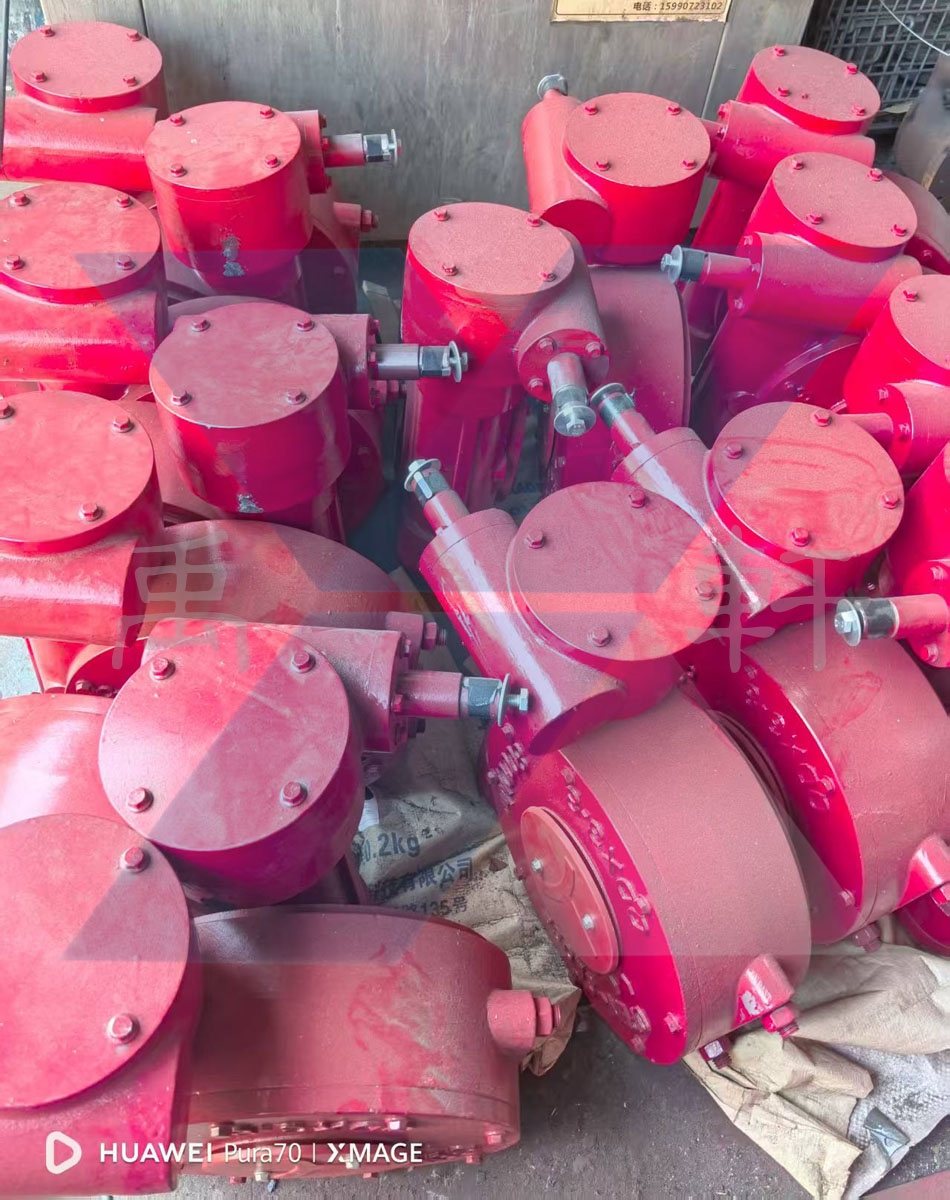

QDX3-S9雙級蝸輪箱作為此次配套的核心驅動部件,其技術參數設計直指大口徑蝶閥的操作痛點。該型號采用 9:1 的兩級減速傳動結構(第一級 5:1、第二級 1.8:1),總傳動效率達 78%-82%,可輸出 7020N・m的額定扭矩,完全覆蓋 N1000 法蘭蝶閥在PN16壓力等級下的啟閉需求。這種雙級放大設計將手動操作力控制在15-20N・m的人體工程學舒適范圍,解決了傳統單級蝸輪箱驅動大口徑閥門時 "操作費力、響應遲緩" 的行業難題。
在結構可靠性方面,QDX3-S9采用高強度鋁青銅蝸輪(CuZn25Al6)與滲氮處理合金鋼蝸桿的配對設計,蝸桿表面硬度達HV≥850,經測試磨損量控制在0.005mm/萬次操作周期內。箱體采用鑄鋼或不銹鋼重力澆鑄成型,配合氟橡膠密封圈和迷宮式密封槽,防護等級達到IP68 標準,在24小時鹽霧試驗后關鍵部件尺寸公差仍保持在0.01mm 以下,這對康豪閥門主要應用的海油工程、核電裝備等嚴苛環境具有重要意義。
特別值得注意的是該蝸輪箱的精準控制特性。其全行程操作圈數設計為18±1圈,每圈旋轉角度精確至40°,配合限位螺栓的±15° 微調功能,可實現1%的開度調節精度。這種控制精度與康豪DN1000法蘭蝶閥的流道設計形成完美協同——當?shù)y用于市政污水處理或工業循環水系統時,能精準控制流量波動在±2%以內,顯著優于行業平均的±5% 誤差范圍。

場景驗證:從實驗室數據到工業現場的可靠表現
雖然此次交付康豪閥門的具體應用場景尚未公開,但參考同類產品的實際運行數據可清晰看到該配套組合的技術優勢。在江蘇金橋制鹽廠區的類似項目中,上海禹軒的 DN1000 電動法蘭蝶閥(采用同系列驅動技術)在 85℃鹽漿介質中經過 5000 次啟閉測試后,密封性能仍符合 GB/T13927-2008 A 級標準,閥門流道的鏡面拋光處理(Ra≤0.8μm)使管道清洗周期從每周延長至每月。
對于康豪閥門重點服務的電力工業領域,QDX3-S9蝸輪箱展現出獨特優勢。在某大型熱電站冷卻系統改造中,采用相同技術平臺的驅動裝置使DN1000蝶閥響應速度提升 30%,配合扭矩保護裝置和位置傳感器,成功解決了傳統手動閥門 "調節滯后、易過載" 的問題,單條生產線年節電達4.2萬度。這種節能效益在當前 "雙碳" 政策背景下,對核電、熱力發電等能源行業具有特殊價值。
在化工防腐場景中,該配套組合的材料創新同樣可圈可點。上海禹軒為鹽化工等腐蝕性環境開發的閥體內襯2mm 厚哈氏合金C276技術,與康豪閥門的不銹鋼閥體制造工藝形成互補。QDX3-S9蝸輪箱的軸承部位配置永久性潤滑系統,避免了鹽霧侵入造成的卡死故障,使設備維護周期延長至2年,這與康豪閥門 "精益求精,追求完美" 的質量方針高度契合。
行業價值:國產化配套體系的成熟與突破
此次上海禹軒與康豪閥門的深度合作,代表了國產閥門產業鏈協同創新的新高度。數據顯示,我國閥門市場長期依賴進口高端驅動裝置,尤其是DN800以上大口徑閥門的配套蝸輪箱,進口產品占比曾高達70%以上。QDX3-S9系列的成功應用,使同類產品的采購成本降低40%以上,交貨周期從進口產品的12-16周縮短至4-6周。
從技術標準層面看,該配套組合全面符合最新行業規范。上海禹軒通過引入機器人焊接工作站和光譜分析儀,將閥門承壓件的一次合格率提升至99.3%,遠超GB/T12238-2019標準要求。QDX3-S9蝸輪箱的設計完全滿足ISO 5211對B級傳動裝置的力值要求,在-29℃低溫環境下仍能保持穩定運行,為康豪閥門拓展嚴寒地區市場提供了技術支撐。
雙方的合作并非偶然。早在2025年初,上海禹軒的BA-2傘齒輪就已成功配套康豪閥門的Z541W-DN600不銹鋼閘閥,在石化企業裝置改造中替代進口產品。此次QDX3-S9與 DN1000法蘭蝶閥的配套,標志著雙方合作從 "中小口徑" 向 "大口徑關鍵設備" 的升級。這種產業鏈協同模式不僅提升了單個企業的競爭力,更推動整個閥門行業從 "組裝加工" 向 "核心技術自主化" 轉型。
未來,隨著康豪閥門在核電、海油等高端領域的拓展,上海禹軒正基于QDX3系列的運行數據開發新一代智能診斷蝸輪箱。該產品將集成振動傳感器和邊緣計算模塊,實現預測性維護,這與康豪閥門 "科技求發展" 的經營方針形成戰略共振。這種從 "機械驅動" 到 "智能控制" 的技術演進,或?qū)⒅匦露x國產大口徑閥門的技術標準與市場格局。
