一、緊急工況:城市水脈樞紐的突發危機

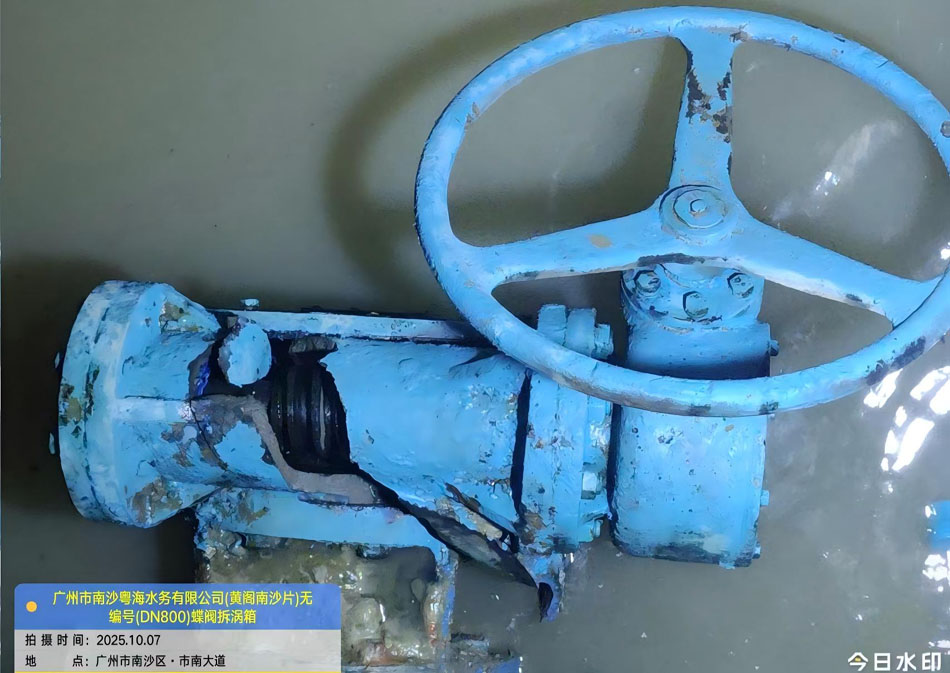

廣州市南沙粵海水務黃閣片區的DN800法蘭蝶閥,作為區域供水管網的關鍵 “水脈開關”,近期因井下作業環境復雜,其驅動核心 —— 渦輪箱出現嚴重破損,導致閥門啟閉受阻,直接威脅周邊居民用水與工業供水穩定。該DN800蝶閥型號為D343X-10C,承擔著大流量水體調控的重要職能,渦輪箱的突然失效,亟需快速響應的煥新方案。
二、精準破局:上海禹軒的定制化產品方案
針對粵海水務的緊急需求,上海禹軒泵閥有限公司迅速啟動專項服務,依托深耕閥門驅動領域的技術積累,提供了QDX3 系列定制化渦輪箱解決方案,精準匹配工況痛點:
- 核心參數定制適配:根據現場實測數據,定制渦輪箱連接尺寸 —— 螺栓孔中心距255mm、軸孔直徑70mm,配備18mm 規格緊固螺絲與20mm 定位銷,并特別加工4 個朝上的鍵槽,將手輪方向由側邊調整為頂部,徹底解決井口操作不便的難題。
- 耐用性結構升級:采用球墨鑄鐵箱體外殼,集成防水密封設計,出廠預注專用潤滑脂,可耐受井下潮濕腐蝕環境,符合 IP68 防護等級標準;渦輪蝸桿副選用錫青銅與合金鋼優化配比,傳動效率較傳統產品提升40%,輸出力矩達1200N・m,完全覆蓋DN800蝶閥在0.6MPa工作壓力下的驅動需求。
- 安全性能加碼:內置雙向扭矩保護機構,遇卡阻時自動切斷動力并報警,避免閥體二次損傷;配套應急手輪機構,單人操作即可實現 2 分鐘內手動切換,強化極端工況下的抗風險能力。

三、專業落地:標準化施工與運維保障
上海禹軒技術團隊嚴格遵循 GB/T12238 與 JB/T8527 標準,實施全流程規范化施工,確保煥新工作高效精準:
- 前置準備階段:確認閥門處于關閉狀態并切斷動力源,清理施工區域至操作空間不小于 1.5m×1.5m,配備扭矩扳手、百分表等專業工具,對定制渦輪箱進行出廠復檢 —— 包括外觀無裂紋、密封面光潔度 Ra1.6μm、全行程旋轉無卡滯等指標。
- 舊件拆除與安裝:采用對稱拆卸法移除破損渦輪箱,避免閥體受力變形;吊裝新渦輪箱時精準對齊閥桿與軸孔,同軸度偏差控制在 0.2mm/m 以內,按十字對稱順序分三次緊固螺栓,終擰力矩嚴格符合規格要求。
- 調試與驗收:校準渦輪箱限位螺栓,確保蝶板全開 / 全關位置偏差≤1°;進行 3-5 次啟閉試運行,檢測密封性能與傳動流暢性,泄漏率控制在 0.01% 以下,遠超行業 A 級標準。
四、價值延伸:水務運維的長效保障
此次煥新不僅快速恢復了黃閣南沙片供水管網的穩定運行,更彰顯了上海禹軒在水務設備服務領域的核心優勢:其 QDX3 系列渦輪箱形成了 DN300-DN1200 的完整產品鏈,可適配不同口徑閥門需求;同時提供定期潤滑檢查、密封件維護等售后服務,結合設備內置的狀態監測模塊,助力粵海水務實現 “預判性運維”,大幅降低設備故障風險。
